電気錠
モーター錠
・通電により施解錠できる本締電気錠
・通電によりモーターを動かして施錠または開錠します。
・電気錠の施解錠および扉の開閉の状態を電気的に確認できます。（無電圧接点出力）
・停電時は停電前の状態のままです。
・Rフロント付のAL3MR型もあります。
・非常開装置付のAL3M-E型、ワンタッチ非常開装置付のAL3M-EP型もあります。(バックセット51,64mmのみ)
※左右勝手がありますのでご注意ください。

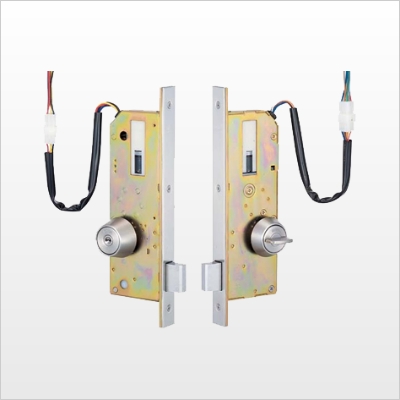

MIWA AL3M
価格はお問い合わせください
| 電気仕様 | |
|---|---|
| モーター（施解錠動作) | DC24V(±20％)、0.3A(±20％) |
| リードスイッチ(扉開閉信号) | DC24V、2mA～100mA |
| マイクロスイッチ(施解錠信号) | DC24V、2mA～100mA |
| 動作可能周囲温度 | －10℃～＋50℃ |
| リード線 | 長さ400mm（9Pコネクタ付)、AWGー22 UL1007、耐熱ビニール電線 |
| 錠の仕様 | |
| バックセット | 38、51、64mm |
| ケース深さ | 59、72、85mm |
| 取付可能扉厚(以上～未満) | 33～42、42～50、50～58、58～66mm ※AL3M-Eの最小扉厚は34mm以上 |
| チリ | 6mm以下 |
| 装着可能 シリンダー | U9、PR（-J）、 LB（-J）、JN ※AL3M-3除く |
レバーハンドル錠／ノブ錠
・通電時解錠/通電時施錠の機能を選択・切替可能
・錠ケースのフロント部に内蔵されたスイッチで、通電時解錠型/通電時施錠型、アンチパニック機能の有無を簡単に切替できます。
・電気錠の施解錠および扉の開閉の状態を電気的に確認できます。(無電圧接点出力)
・施錠時はノブまたはレバーハンドルは固定となります。
MIWA AUT/AUR
価格はお問い合わせください
| 電気仕様 | |
|---|---|
| ソレノイド(解錠動作) | DC24V(±20％)、0.3A(±20％)、通電時間：連続、通電率：1 |
| マイクロスイッチ(扉開閉信号) | DC24V、2mA～100mA |
| マイクロスイッチ(施解錠信号) | DC24V、2mA～100mA |
| 動作可能周囲温度 | －10℃～＋50℃ |
| リード線 | 長さ400mm（9Pコネクタ付)、AWGー26 UL1007、耐熱ビニール電線 |
| 錠の仕様 | |
| バックセット | 76、100mm |
| ケース深さ | 104、128mm |
| スペーシング | 95mm |
| 取付可能扉厚(以上～未満) | ノブ：33～42、42～50、50～58、58～66mm レバーハンドル：33～35、35～36、36～38、38～40、40～42、42～44、44～46、46～48、48～50、50～52、52～54、54～56、56～58、58～60、60～62、62～64、64～66mm |
| チリ | 6mm以下 |
| 装着可能 シリンダー | U9、PR、LB、JN ※AUT*-3除く |
ストライク錠
電気ストライク
【AST】通電している間は解錠し扉を開けられる状態になり、通電が切れると自動的に施錠復帰します。
【ASR】通電が切れている間は解錠し扉を開けられる状態になり、通電すると施錠状態になります。停電時は解錠します。
※どちらも、電気ストライクの施解錠および扉の開閉の状態を電気的に確認できます。（無電圧接点主力）
MIWA AST/ASR
価格はお問い合わせください
| 電気仕様 | |
|---|---|
| ソレノイド (AST：解錠動作) (ASR：施錠動作) | DC24V(±20％)、0.3A(±20％) |
| マイクロスイッチ(扉開閉信号) | DC24V、2mA～100mA |
| マイクロスイッチ(施解錠信号) | DC24V、2mA～100mA |
| 動作可能周囲温度 | －10℃～＋50℃ |
| リード線 | 長さ400mm（9Pコネクタ付)、AWGー22 UL1007、耐熱ビニール電線 |
| 錠の仕様 | |
| ケース深さ | 32mm |
| 取付可能扉厚(以上～未満) | 33～42、42～50、50～58、58～66mm |
| チリ | 6mm以下 |
自動本締錠
・自動施錠ができる本締錠
・扉を閉めると自動施錠されます。
・ラッチホールドリリース機能(キーまたはサムターンで解錠すると、ラッチは引っ込んだ状態になり、扉を開けるとラッチが戻る)がありますので、片手で扉を解錠・開扉できます。
・電気ストライクと組み合わせて使用すれば、遠隔所から電気的に解錠でき、施解錠・扉開閉の確認信号も取れます。
MIWA ADT
価格はお問い合わせください
| 錠の仕様 | |
|---|---|
| バックセット | 34、51、64mm |
| 取付可能扉厚(以上～未満) | 29～33、33～42、42～50、50～58、58～66mm |
| チリ | 6mm以下 |
| 装着可能シリンダー | U9、PR（-J）、 LB（-J）、JN ※ADT-3除く |
モーター錠
・モーターによりデッドボルトを作動させて施解錠
・錠に内蔵した電動モーターを作動させて施解錠します。
・マイクロスイッチとリードスイッチにより、施解錠および扉の開閉状態の確認信号がとれます。
・停電時は停電前の状態のままです。
GOAL EM
価格はお問い合わせください
| 電気仕様 | |
|---|---|
| 定格電圧 | DC24V(使用電圧範囲DC19V～27V） |
| 定格電流 | 0.2A(セルフカット機能付き)(電源の容量は0.5A以上としてください) |
| スイッチ開閉容量 | マイクロスイッチ(施解錠確認用）：DC24V 0.1A リードスイッチ(扉開閉確認用)：DC24V 0.1A(抵抗負荷) リードスイッチは閉扉状態でONとなりますので、特にご注意ください |
| 動作可能周囲温度 | －10℃～＋50℃ |
| リード線 | 長さ230mm(コネクタ付 モレックス1625-06P) |
| コネクタ | モレックス1625-6P |
| 錠の仕様 | |
| バックセット | 38、51、64、76mm |
| 取付可能扉厚(以上～未満) | 29～43・43～53mm |
| チリ | 6mm以下 |
| 装着可能シリンダー | P、Z、V、GV |
| キーシステム | MK、GMK、GGMK、コンスト装置など各種キーシステム可能。(V18やGVシリンダーではオプションでキーチェンジシステムも可能) (GVはオプションでユニバーサルキーシステム(UKS2)も可能) |
レバーハンドル錠／ノブ錠
・通電時解錠/通電時施錠の機能を選択・切替可能
・フロント部に内蔵された切り替えスイッチの設定により、通電時解錠型/通電時施錠型を簡単に切替できます。
・アンチパニック機能の付加の切替も可能です。また、錠ケースの左右どちら側にでも任意に付加できるので、勝手の区別が不要です。
GOAL EUT/EUR
価格はお問い合わせください
| 電気仕様 | |
|---|---|
| 定格電圧 | DC24V(使用電圧範囲DC19V～27V） |
| 定格電流 | 0.2A(連続通電) |
| スイッチ開閉容量 | マイクロスイッチ(施解錠確認用）：DC24V 0.1A、 リードスイッチ(扉開閉確認用)：DC24V 0.1A(抵抗負荷)、 リードスイッチは閉扉状態でONとなりますので、特にご注意ください |
| 動作可能周囲温度 | －10℃～＋50℃ |
| リード線(コネクタ付) | 長さ200mm(モレックス 625-09P) |
| 錠の仕様 | |
| バックセット | 76mm |
| 取付可能扉厚 | レバー：29～33、33～38、38～43、43～48,48～53mm、 ノブ：29～33、33～43、43～53mm |
| チリ | 6mm以下 |
| レバーハンドル | NU、KU、TU型など各種 |
| ノブ(握玉) | Q・K・Y・B型 |
| 装着可能シリンダー | P、Z、V、GV |
| キーシステム | MK、GMK、GGMK、コンスト装置など各種キーシステム可能。(V18やGVシリンダーではオプションでキーチェンジシステムも可能)(GVはオプションでユニバーサルキーシステム(UKS2)も可能) |
面付型通電金具
面付けタイプの通電金具。6芯のカールコードでモジュラージャック式になっています。
GOAL RCL-16
希望小売価格：3,850円(税込)
| リード線 | 6本 |
|---|---|
| ケーブル長 | 約300～600mm |
| ケーブル種類 | PVCキャプタイヤケーブル、20/0.1 |
| 材質 | ABS樹脂 |
| 備考 | 面付け式通電金具 モジュラープラグ方式 |
面付型通電金具
面付けタイプの通電金具。ステンレス製のスパイラルチューブを使用しており断線の恐れがありません。
GOAL RCL-1FT
希望小売価格：6,930円(税込)
| リード線 | 8本 |
|---|---|
| ケーブル長 | 約400mm |
| ケーブル種類 | ステンレス製、スパイラルチューブ |
| 材質 | アルミダイカスト(カバー部ABS樹脂) |
| 備考 | 面付け式通電金具、プレート付 |
埋込型通電金具
埋め込みタイプの通電金具。耐久性に優れ、外観もスマートです。
GOAL RCL-21
希望小売価格：5,500円(税込)
| リード線 | 6本、耐熱電線 UL-2586 AWG24（11/0.16） |
|---|---|
| コネクター | モレックス1625-06P、R |
| ケーブル長 | 約150mm(扉側2000mm) |
| ケーブル種類 | 18-8ステンレスコイル状、保護バネ |
| 材質 | 鋼板(ケース) |
| 備考 | 埋め込み型通電金具※要切欠 |
電気錠制御機
電気錠と接続して電気錠の制御を行います。各メーカーの代表的な電気錠が使用できます。
DSE-20
希望小売価格：オープン
| 電源入力 | AC100V±10％ 20VA |
|---|---|
| 回路電圧 | DC24V |
| 制御信号入力 | 非常（FB）/解錠保持（YB）、一時解錠（PB） |
| インターホン信号入出力 | C1/C2：DC24V 6mA（最大）、M1/M2：7mA（平均） |
| テンキー接続機能 | 内外設置で最大2台まで接続、暗証番号 1～8桁で1種類登録可 |
| 設置場所 | 屋内専用 |
| 動作可能周囲温度 | 0℃～＋40℃ |
| 外形寸法 | W210×H148×D60mm |
| 重量 | 約2.5kg |
一時解錠釦
電気錠一時解錠用の解錠釦です。電気錠制御機と接続します。
RS-C
希望小売価格：オープン
| LED | 開扉ランプ(赤)：開扉時点灯 |
|---|---|
| ランプ | 解錠ランプ(緑)：解錠時点灯 |
| 電源入力 | DC24V |
| 消費電流 | 50mA以下 |
| 備考 | 一時解錠用、電子ブザー付 |
