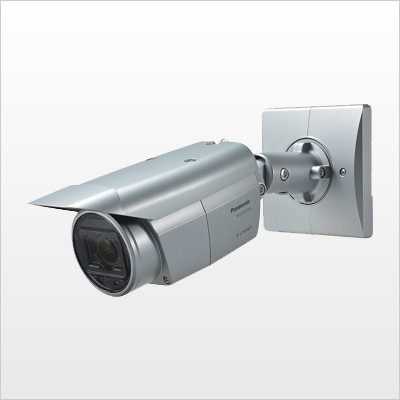

Panasonic ネットワークカメラ

ハウジング一体型屋外IRカメラ

WV-S1536LUX

希望小売価格：オープン

イメージセンサー	約1/2.8型CMOSセンサー
画素数 / 圧縮方式	約210万画素 / H.265 , H.264
画角	［16 ： 9モード］ 水平： 37(°TELE) ～ 117(°WIDE) 垂直： 21(°TELE) ～ 62(°WIDE)
焦点距離	2.9 mm ～ 9 mm
最低照度	カラー： 0.009 lx(50IRE F1.3、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 白黒： 0 lx(50IRE、F1.3、最長露光時間：OFF(1/30 s)、AGC：11、IR LED点灯時)
赤外線照射距離	最長照射距離：70 m (30IRE)、50 m (50IRE)
電源	DC12 V、PoE(IEEE802.3af 準拠)
消費電力	DC12 V ： 710 mA／約8.5 W、PoE
使用環境	使用温度範囲 ： －40 ℃ ～ ＋60 ℃(電源投入時 ： －30 ℃ ～ ＋60 ℃)
耐衝撃性 / 防水性	IK10 / 保護等級IP66
外形寸法	［幅］133 mm［高さ］133 mm［奥行き］383 mm
重量	約2.4kg

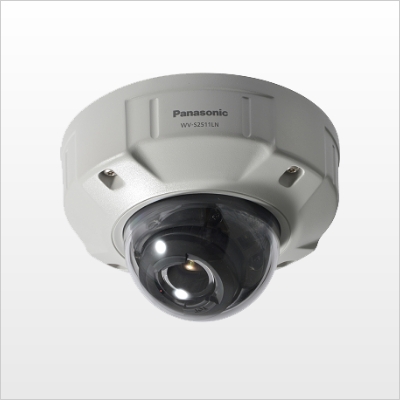

屋外IRドームカメラ

WV-S2536LNUX

希望小売価格：オープン

イメージセンサー	約1/2.8型CMOSセンサー
画素数 / 圧縮方式	約210万画素 / H.265 , H.264
画角	［16 ： 9モード］ 水平： 37(°TELE) ～ 117(°WIDE) 垂直： 21(°TELE) ～ 62(°WIDE)
焦点距離	2.9 mm ～ 9 mm
最低照度	カラー： 0.009 lx(50IRE、F1.3、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0006 lx(50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11) 白黒： 0 lx(50IRE、F1.3、最長露光時間 ： OFF(1/30 s)、AGC ： 11、IR LED点灯時)0.005 lx(50IRE、F1.3、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0004 lx(50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11)
赤外線照射距離	最長照射距離：50 m
電源	DC12 V、PoE(IEEE802.3af 準拠)
消費電力	DC12 V ： 730 mA／約8.8 WPoE DC 48 V ： 190 mA／約9.1 W(クラス0機器)
使用環境	使用温度範囲 ： －40 ℃ ～ ＋60 ℃(電源投入時 ： －30 ℃ ～ ＋60 ℃)
耐衝撃性 / 防水性	IK10 / 保護等級IP66
外形寸法	［最大径］φ154 mm［高さ］105 mm［ﾄﾞｰﾑ径］42 mm
重量	約1.1kg

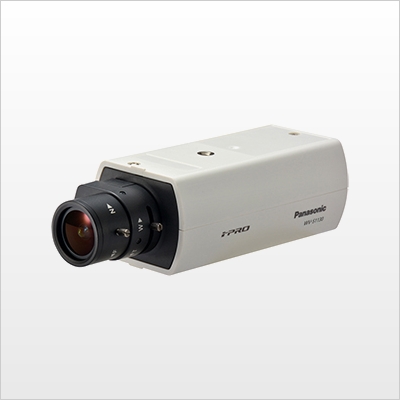

屋内ボックスカメラ

WV-S1135VUX

希望小売価格：オープン

イメージセンサー	約1/2.8型CMOSセンサー
画素数 / 圧縮方式	約210万画素/H.265、H.264、JPEG(MJPEG)
画角	［16 ： 9モード］ 水平： 33°(TELE) ～ 116°(WIDE)、垂直： 19°(TELE) ～ 60°(WIDE)
焦点距離	3.0 mm ～ 9.6 mm
最低照度	カラー： 0.012 lx(50IRE、F1.5、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0008 lx(50IRE、F1.5、最長露光時間 ： 最大 16/30 s、AGC ： 11) 白黒： 0.009 lx(50IRE、F1.5、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0006 lx(50IRE、F1.5、最長露光時間 ： 最大 16/30 s、AGC ： 11)
赤外線照射距-	-
電源	PoE(IEEE802.3af 準拠)
消費電力	PoE DC 48 V ： 91 mA／約4.4 W(クラス2機器)
使用環境	－10 ℃ ～ +50 ℃(電源投入時 ： 0 ℃ ～ 50 ℃)
耐衝撃性 / 防水	-
外形寸法	［幅］75 mm［ 高さ］57 mm［ 奥行き］194 mm(レンズ含む)
重量	約400 g(レンズ含む)

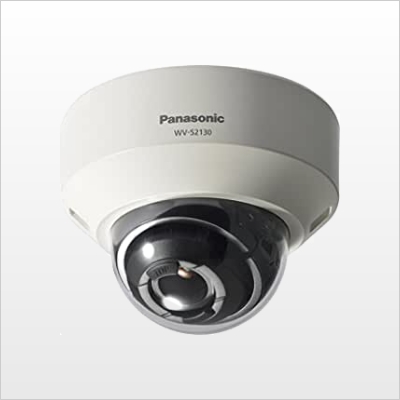

屋内ドームカメラ

WV-S2136LUX

希望小売価格：オープン

イメージセンサー	約1/2.8型 CMOSセンサー
画素数 / 圧縮方式	約210万画素 / H.265 , H.264
画角	［16 ： 9モード］ 水平： 37(°TELE) ～ 117(°WIDE)、垂直： 21(°TELE) ～ 62(°WIDE)
焦点距離	2.9 mm ～ 9 mm
最低照度	カラー： 0.009 lx(50IRE、F1.3、最長露光時間 ： OFF(1/30 s)AGC ： 11) 白黒： 0 lx(50IRE、F1.3、最長露光時間 ： OFF(1/30 s)、AGC ： 11、IR LED点灯時)
赤外線照射距-	最長照射距離：50m
電源	DC12 V、PoE（IEEE802.3af準拠）
消費電力	DC12 V ： 720 mA／約8.6 W PoE DC 48 V ： 180 mA／約8.7 W(クラス0機器)
使用環境	－10 ℃ ～ +50 ℃（電源投入時 ： 0 ℃ ～ 50 ℃）
耐衝撃性 / 防水-	-
外形寸法	［幅］φ129.5 mm　［高さ］101 mm　［奥行き］40 mm
重量	約470 g

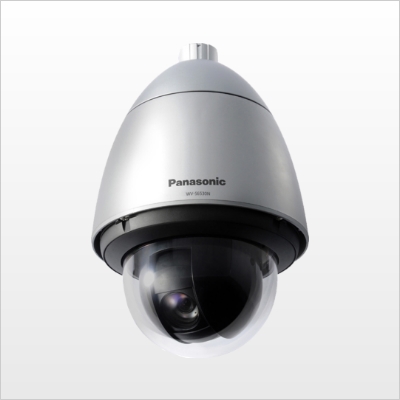

屋外22倍光学ズームPTZカメラ

WV-S6532LNUX

希望小売価格：オープン

イメージセンサー	約1/2.8型 CMOSセンサー
画素数 / 圧縮方式	約210万画素 / H.265 , H.264
画角	［16 ： 9モード］ 水平： 37(°TELE) ～ 117(°WIDE)、垂直： 21(°TELE) ～ 62(°WIDE)
ズーム比	22倍 光学／34倍 HD EX光学ズーム(画像解像度1280×720時)(電動ズーム／電動フォーカス)
焦点距離	4.25 mm ～ 95 mm
最低照度	カラー： 0.015 lx(F1.6、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.001 lx(F1.6、最長露光時間 ： 最大16/30 s、AGC ： 11) 白黒：0 lx(F1.6、最長露光時間 ： OFF(1/30 s)、AGC ： 11、赤外線照明点灯時) 0.006 lx(F1.6、最長露光時間 ： OFF(1/30 s)、AGC ： 11） 0.0004 lx(F1.6、最長露光時間 ： 最大16/30 s、AGC ： 11) ※換算値
赤外線照射距	最低照射距離：100ⅿ
電源	AC24 V(50 Hz/60 Hz)、PoE+(IEEE802.3at準拠)または指定PoE給電装置
消費電力	AC24 V ： 3.4 A／約55 WPoE+ DC 54 V ： 470 mA ／約25 W(クラス4機器) 指定PoE給電装置(インジェクター ： 60 W) DC54 V ： 約1.0 A ／約50 W
使用環境	使用温度範囲 ： AC24 V／指定PoE給電装置(インジェクター)使用時 : －40 ℃ ～ ＋60 ℃[2] (電源投入時 ： －30 ℃ ～ ＋60 ℃） －30 ℃ ～ ＋60 ℃[2]（PoE+対応ハブまたは給電装置使用時） 使用湿度範囲 ： 10 ％ ～ 100 ％(結露しないこと)
耐衝撃性 / 防水-	IK10 / IP66
外形寸法	［最大径］φ249 mm［高さ］465 mm
重量	約8.0 kg(ケーブルカバーを含む)

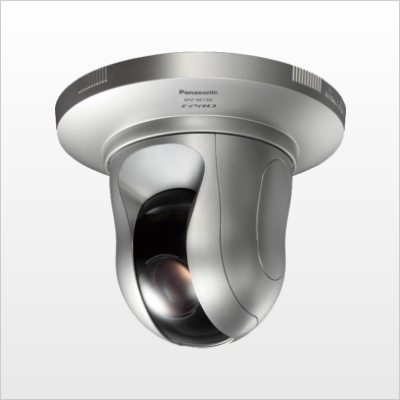

屋内21倍光学ズームPTZドーム

WV-S61301-Z2

希望小売価格：オープン

イメージセンサー	約1/2.8型 CMOSセンサー
画素数 / 圧縮方式	約210万画素 / H.265 , H.264
画角	［16 ： 9モード］ 水平： 3.7°(TELE) ～ 77°(WIDE)、垂直：2.2°(TELE) ～ 44°(WIDE)
ズーム比	光学ズーム：21倍(電動ズーム／電動フォーカス) EX光学ズーム：最大31倍(21～31倍：画像解像度 1280×720時)
焦点距離	4.0 mm～84.6 mm
最低照度	カラー： 0.015 lx(F1.6、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.001 lx(50IRE、F1.6、最長露光時間 ： 最大16/30 s、AGC ： 11)※換算値 白黒： 0 lx(F1.6、最長露光時間 ： OFF(1/30 s)、AGC ： 11、赤外線照明点灯時) 0.0004 lx(50IRE、F1.6、最長露光時間： 最大16/30 s、AGC： 11) ※換算値
赤外線照射距-	-
電源	DC 12 V、PoE(IEEE802.3af 準拠)
消費電力	DC 12 V：970 mA／約11.6 W PoE DC 48 V：270 mA／約12.95 W(クラス0機器)
使用環境	－10 ℃ ～ +50 ℃
耐衝撃性 / 防水-	-
外形寸法	［最大径］Φ117 mm［高さ］155 mm［ドーム径］SR 52 mm
重量	約1.2kg(カメラ取付金具、飾りカバー：約200gを含む)

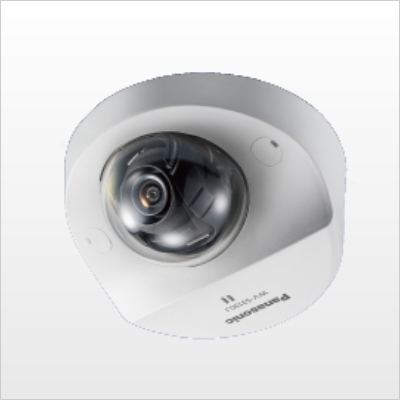

屋外コンパクトドームカメラ

WV-S3530UX

希望小売価格：オープン

イメージセンサー	約1/3型 CMOSセンサー
画素数 / 圧縮方式	約240万画素 / H.265 , H.264
画角	［16 ： 9モード］水平 ： 109° 垂直 ： 73°
焦点距離	1.95 mm
最低照度	カラー： 0.03 lx(F2.2、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0019 lx（F2.2、最長露光時間 ： 最大16/30 s、AGC ： 11）※換算値 白黒： 0.02 lx(F2.2、最長露光時間 ： OFF(1/30 s)、AGC ： 11) 0.0013 lx（F2.2、最長露光時間 ： 最大16/30 s、AGC ： 11）※換算値
赤外線照射距-	-
電源	DC 12 V、PoE(IEEE802.3af 準拠)
消費電力	PoE DC 48 V ： 65 mA／約3.1 W(クラス1機器)
使用環境	使用温度範囲： －30 ℃ ～ ＋50 ℃(電源投入時 ： －20 ℃ ～ +50 ℃) 使用湿度範囲： 10 ％ ～ 100 ％（結露しないこと）
耐衝撃性 / 防水-	-
外形寸法	［最大径］φ109 mm ［高さ］53 mm ［ドーム径］27 mm
重量	約430 g

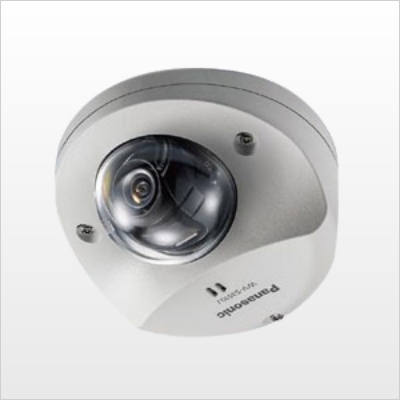

屋外コンパクトドームカメラ

WV-S3530J

希望小売価格：オープン

イメージセンサー	約1/3型 CMOSセンサー
画素数	約240万画素
画像圧縮方式	H.265、H.264、JPEG(MJPEG)
撮影範囲	水平：109°垂直：73°
最低照度	カラー：0.03Lux 白黒：0.02Lux
レンズ	f=1.95mm
動作可能周囲温度	-30℃～+50℃(電源投入時-20℃～+50℃)
外形寸法/重量	φ109×H53mm/約430g
電源	PoE（IEEE802.3af準拠）
消費電力	PoE DC48V：約3.1W(クラス1機器)
マイク	無指向性エレクトレットコンデンサマイク
その他	防水:IP66、耐衝撃:IK10

ハウジング一体型屋外IRカメラ

WV-S1570LNJ

希望小売価格：オープン

イメージセンサー	約1/1.8型 CMOSセンサー
画素数/圧縮方式	約840万画素/H.265、H.264、JPEG(MJPEG)
撮影範囲	水平:53°(TELE)～104°(WIDE) 垂直:30°(TELE)～56°(WIDE)
赤外線照射距離	最長40m
最低照度	カラー:0.09Lux白黒:0Lux(赤外線照射時)
レンズ	f=4.3～8.6mm
動作可能周囲温度	-40℃～+60℃(電源投入時:-30℃～+60℃)
外形寸法/重量	W130×H130×D337mm/約1.6kg
電源	DC12V、PoE(IEEE802.3af準拠)
消費電力	DC12V:約10W、PoE:約10.6W(クラス0機器)
その他	防水:IP66、耐衝撃:IK10

屋外IRドームカメラ

WV-S2570LNJ

希望小売価格：オープン

イメージセンサー	約1/1.8型 CMOSセンサー
画素数/圧縮方式	約840万画素/H.265、H.264、JPEG（MJPEG）
撮影範囲	水平：52°(TELE)～101°(WIDE） 垂直：29°（TELE）～55°（WIDE）
赤外線照射距離	最長40m
最低照度	カラー:0.09Lux白黒:0Lux(赤外線照射時)
レンズ	f=4.3～8.6mm
動作可能周囲温度	-40℃～+60 ℃（電源投入時：-30℃～+60℃)
外形寸法/重量	φ164×H139mm/約1.6kg※ベース金具使用時
電源	DC12V、PoE（IEEE802.3af準拠）
消費電力	DC12V：約10.6W、PoE：約11W（クラス0機器）
その他	防水:IP66、耐衝撃:IK10

ハウジング一体型屋外IRカメラ

WV-S1550LNJ

希望小売価格：オープン

イメージセンサー	約1/2.8型 CMOSセンサー
画素数/圧縮方式	約510万画素/H.265、H.264、JPEG(MJPEG)
撮影範囲	水平:34°(TELE)～106°(WIDE) 垂直:19°(TELE)～57°(WIDE)
赤外線照射距離	最長40m
最低照度	カラー:0.07Lux白黒:0Lux(赤外線照射時)
レンズ	f=2.9～9mm
動作可能周囲温度	-40℃～+60℃(電源投入時:-30℃～+60℃)
外形寸法/重量	W130×H130×D337mm/約1.6kg
電源	DC12V、PoE(IEEE802.3af準拠)
消費電力	DC12V:約9.8W、PoE:約10.1W(クラス0機器)
その他	防水:IP66、耐衝撃:IK10

屋外IRドームカメラ

WV-S2550LNJ

希望小売価格：オープン

イメージセンサー	約1/2.8型MOSセンサー
画素数/圧縮方式	約510万画素/H.265、H.264、JPEG(MJPEG)
撮影範囲	水平:33°(TELE)～103°(WIDE) 垂直:19°(TELE)～55°(WIDE)
赤外線照射距離	最長40m
最低照度	カラー:0.07Lux白黒:0Lux(赤外線照射時)
レンズ	f=2.9～9mm
動作可能周囲温度	-40℃～+60℃(電源投入時:-30℃～+60℃)
外形寸法/重量	φ164×H139mm/約1.6kg※ベース金具使用時
電源	DC12V、PoE(IEEE802.3af準拠)
消費電力	DC12V:約10.2W、PoE:約10.6W(クラス0機器)
その他	防水:IP66、耐衝撃:IK10

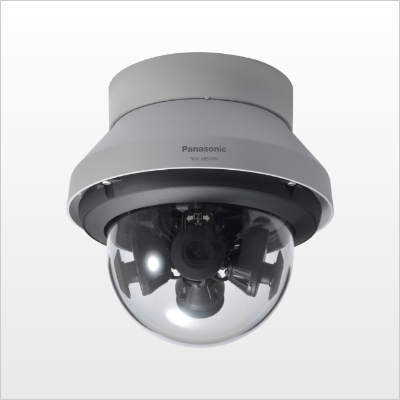

屋外マルチセンサーカメラ

WV-X8570N

希望小売価格：オープン

イメージセンサー	1/1.8型 CMOSセンサー
画素数/圧縮方式	約840万画素/H.265、H.264、JPEG(MJPEG)
撮影範囲	水平：97°、垂直：53° [16：9モード〕※変更不可
赤外線照射距離	-
最低照度	カラー:0.12Lux 白黒:0.05Lux
レンズ	f=4.6mm
動作可能周囲温度	-40℃～+60℃(電源投入時-20℃～+60℃)
外形寸法/重量	φ230×H196mm/約3.3kg※ベース金具使用時
電源	PoE（IEEE802.3af準拠）
消費電力	PoE：約12.95W(クラス0機器)
その他	防水:IP66、耐衝撃:IK10

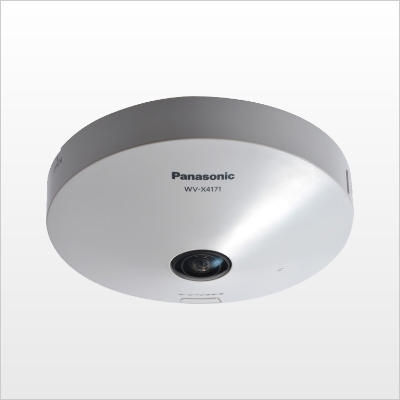

9Mピクセル屋内全方位カメラ

WV-X4171

希望小売価格：オープン

イメージセンサー	約1/2型MOSセンサー
画素数/圧縮方式	約1240 万画素/H.265、H.264JPEG（MJPEG）
撮影範囲	水平：183°垂直：183°
赤外線照射距離	-
最低照度	カラー:0.3Lux 白黒：0.2 Lux
レンズ	f=1.4 mm
動作可能周囲温度	-10℃～＋50℃
外形寸法	Φ150×H49.5mm
重量	約420g
電源	DC12V、PoE（IEEE802.3af準拠）
消費電力	DC12V：約6.7W、PoE：約7.2 W（クラス0機器）
その他	無指向性エレクトレットコンデンサマイク内蔵

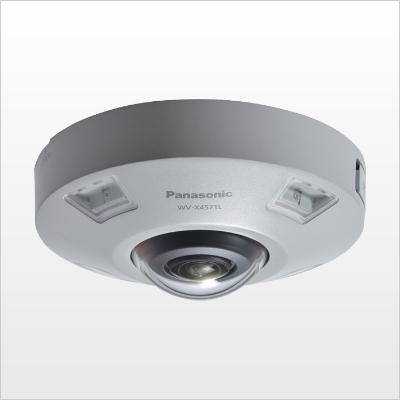

9Mピクセル屋外全方位カメラ

WV-X4571L

希望小売価格：オープン

イメージセンサー	約1/2型MOSセンサー
画素数/圧縮方式	約1240 万画素/H.265、H.264JPEG（MJPEG）
撮影範囲	水平：183°垂直：183°
赤外線照射距離	10m
最低照度	カラー：0.3Lux 白黒：0Lux(赤外線照射時)
レンズ	f=1.4mm
動作可能周囲温度	-40℃～+60℃（電源投入時-20℃～+60℃）
外形寸法	Φ164×H96.3mm※ベース金具使用時
重量	約1.3 kg※ベース金具使用時
電源	DC12V、PoE（IEEE802.3af 準拠）
消費電力	DC12V：約12.5W、PoE:約12.5W（クラス0機器）
その他	防水:IP66、耐衝撃:IK10

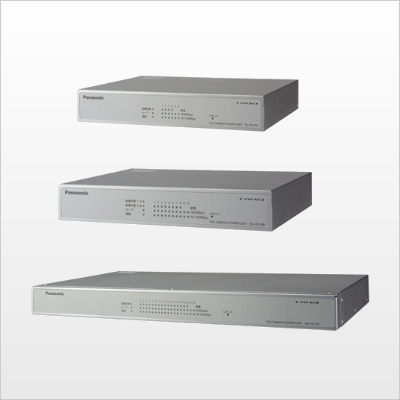

ＰｏＥカメラ電源ユニット

WJ-PU104/PU108/PU116

希望小売価格：オープン

入力電圧	AC100V、50/60Hz
消費電力	PU104:75W、PU108:150W、PU116：250W
使用可能温度	+5℃～+45℃
寸法(突起部を除く)	PU104:W265×H44×D184mm PU108:W265×H44×D184mm PU116：W442×H44×D240mm
重量	PU104:約1.5kg、PU108:約1.7kg、PU116：約3.3kg
伝送規格	IEEE802.3/IEEE802.3u/IEEE802.3ab準拠（10/100/1000BASE-T）
給電規格	IEEE802.3af/at 準拠
給電ポート数	PU104:4、PU108:8、PU116：16
給電能力	PU104:合計62W以内、PU108:合計120W以内、PU116：合計210W以内

同軸－ＬＡＮコンバーター

WJ-PR204/WJ-PR201

希望小売価格：66,000円(税込)/38,500円(税込)

外形寸法	約W105×H44×D98mm
重量	PR204:約270g、PR201:約250g
動作可能周囲温度	0℃～+50℃
電源/消費電力	【同梱ACアダプター】 入力：AC100-240V 出力：DC57V/ PR204:約65W、PR201：約40W 【PoE】DC48V/約12.95W(クラス0機器)
インターフェース	10BASE-T/100BASE-TX×1 PR204：BNC端子×4、PR201：BNC端子×1
接続可能カメラ数	PR204:4、PR201：1
備考	PR201：外部動作電源カメラ接続時 同軸ケーブル最大距離 2.0km

WJ-PC200

希望小売価格：33,000円(税込)

外形寸法	約W76×H76×D36mm
重量	約110g
動作可能周囲温度	-10℃～+50℃
電源	レシーバー側から供給
インターフェース	10Base-T/100Base-TX×1、 BNC端子×1
接続可能機器	PoEカメラ、PoE+カメラ または外部電源動作カメラ

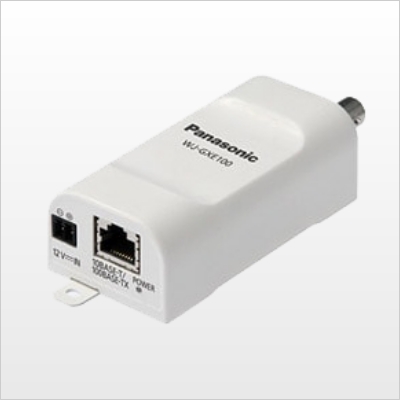

ネットワークビデオエンコーダー

WJ-GXE100

希望小売価格：57,200円（税込）

映像入力	1.0 V［p-p］/75Ω、NTSCコンポジット（BNC）
RS485通信	パン/チルト/ズーム/フォーカス/プリセット/AF/明るさ
制御プロトコル	Panasonic/Pelco-D/Pelco-P/Custom
ネットワーク	10BASE-T/100BASE-TX
画像圧縮方式	H.264、JPEG
画像解像度	VGA［4：3］:640×480、320×240 最大30fps VGA［16：9］：640×360、320×180 最大30fps D1：720×480 最大30fps
動作可能周囲温度	－10 ℃～＋50 ℃（起動時：0 ℃～＋50 ℃）
外形寸法/重量	W45×H29.5×D88mm（突起部含まず）/約110g
電源	DC12V、PoE（IEEE802.3af準拠）
消費電力	DC12V：200mA、PoE 48V：75 mA（クラス1機器）

ネットワークビデオエンコーダー

WJ-GXE500

希望小売価格：オープン

映像入力	1.0 V［p-p］/75Ω×4、NTSC コンポジット（BNC）
カメラ同軸通信	パン/チルト/ズーム/フォーカス/プリセット/AF
マイク/ライン入力	Ø3.5 mm モノラルミニジャック
ネットワーク	10BASE-T/100BASE-TX、RJ45 コネクター
画像圧縮方式	H.264、MPEG-4
画像解像度	VGA モード：640×480、320×240 最大30fps D1モード：720×480 最大30fps
動作可能周囲温度	－10℃～＋50℃
外形寸法/重量	W140×H44×D185 mm（高さはゴム足含まず、奥行は突起部含まず） /約1.0kg
電源	DC12 V、PoE（IEEE802.3af 準拠）
消費電力	DC12 V：500 mA、PoE：6 W（クラス0 機器）
