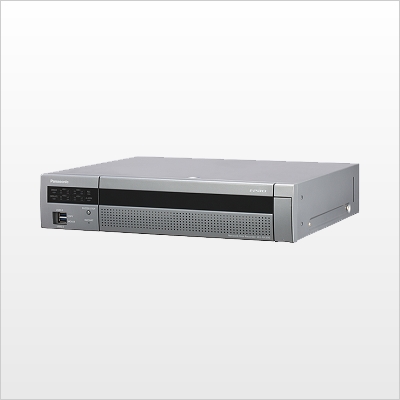

Panasonic ネットワークレコーダー
ネットワークビデオレコーダー
H.265カメラ、4Kモニター出力、セキュア(HTTPSによる暗号化)対応。
最大24台(カメラ拡張キット:WJ-NXE20JW、WJ-NXE21JW使用※別売 オープン価格)のカメラ接続が可能なネットワークレコーダー。2つのHDMIモニター出力に対応。
WJ-NX200/05
希望小売価格 :オープン
HDD | 500GB×1 |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | × |
DVDドライブ | × |
WJ-NX200/2
希望小売価格 :オープン
HDD | 2TB(1TB×2) |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | ○※ |
DVDドライブ | × |
WJ-NX200/4
希望小売価格 :オープン
HDD | 4TB(2TB×2) |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | ○※ |
DVDドライブ | × |
WJ-NX200/6
希望小売価格 :オープン
HDD | 6TB(3TB×2) |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | ○※ |
DVDドライブ | × |
WJ-NX200V1
希望小売価格 :オープン
HDD | 1TB×1 |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | × |
DVDドライブ | ○ |
WJ-NX200V2
希望小売価格 :オープン
HDD | 2TB×1 |
---|---|
初期/最大ch数 | 4ch/24ch |
ミラーリング | × |
DVDドライブ | ○ |
※ 本体の2台のHDDでミラーリングモードが使用できます。
●WJ-NX200シリーズは、RAID5/6等には対応しておりません。また、増設ユニットは使用できません。
WJ-NX200シリーズ 主な仕様
映像出力端子 | 1 V[p-p]/ 75 Ω、1系統(BNC) |
---|---|
モニター端子 | HDMI、2系統(19ピン typeA 端子) 【メインモニター】3840×2160(4K)p/30Hz、3840×2160(4K)p/25Hz、1920×1080p/60Hz、1920×1080i/60Hz、1920×1080p/50Hz、1920×1080i/50Hz 【サブモニター】1920×1080p/60Hz、1920×1080i/60Hz、 1920×1080p/50Hz、1920×1080i/50Hz |
音声出力端子 | -10dBv 600Ω、不平衡、1系統(RCAピン) |
マウス/コピーポート | 高速シリアルインターフェース、USB2.0 2系統/USB2.0 2系統 |
アラーム/コントロール端子A | 1~9chアラーム入力※2、アラーム出力※3、(端子台プラグ(11列))1個 ネットワーク異常出力※3、アラーム復帰入力※2、緊急録画入力※2、 |
アラーム/コントロール端子B | HDD異常/録画異常出力※3、カメラ異常出力※3、機器異常出力※3、 顔照合出力※3、時刻合わせ入出力※2、※3、+5V出力※4(端子台プラグ(10列))1個 |
ネットワークポート(カメラ/PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
ネットワークポート(PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
対応プロトコル | HTTP、HTTPS、RTP、RTSP、TCP/IP、UDP/IP、FTP(サーバー)、SMTP、NTP(サーバー、クライアント)、DNS、SNMP、POP3 |
録画圧縮方式 | H.265、H.264※1、JPEG WJ-NX200/05:HDD(500GB)×1、WJ-NX200/2:HDD(1TB)×2 |
HDD/DVD | WJ-NX200/4:HDD(2TB)×2、WJ-NX200/6:HDD(3TB)×2 WJ-NX200V1:HDD(1TB)×1/DVDドライブ×1 WJ-NX200V2:HDD(2TB)×1/DVDドライブ×1 |
OS | Microsoft Windows7 日本語版 Microsoft Windows8.1 日本語版Microsoft Windows10 日本語版 ※Windows XP互換モードでは使用できません。 |
CPU/メモリー | Intel® CoreTM i7-860以上/4GB以上 |
画面 | 1024×768ピクセル以上の解像度、True color 24ビット以上 |
ウェブブラウザー | Windows Internet Explorer 11 32ビット 日本語版 |
ネットワーク機能 | 10BASE-T、100BASE-TX、または1000BASE-T 1ポート |
サウンド機能 | サウンドカード(音声機能を使用する場合) |
その他 | CD-ROMドライブ(各種取扱説明書(PDFファイル)を閲覧するため)DirectX® 9.0c以上 Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため) |
動作可能周囲温度 | 本体:+5℃~+45℃、付属マウス:+5℃~+40℃ |
外形寸法 | W420×H88×D300mm(ラックマウント金具から280mm)(ゴム足、突起部含まず) |
重量 | WJ-NX200/05:約5.3 kg、WJ-NX200/2:約6.2kg、 WJ-NX200/4:約6.6kg |
電源 | WJ-NX200/6:約6.6kg、WJ-NX200V1:約5.6kg、WJ-NX200V2:約5.8kg AC100V 50Hz/60Hz |
消費電力 | WJ-NX200/05:49W、WJ-NX200/2:52W、WJ-NX200/4:56W、 WJ-NX200/6:56W、WJ-NX200V1:52W、WJ-NX200V2:56W |
※1 本機に接続したH.264カメラの映像をH.265で録画することはできません。
※2 無電圧メーク接点入力 3.3V プルアップ 約23kΩ
※3 オープンコレクタ出力、最大DC24V -200mA ※4 +5V±0.5V 最大200mA
ネットワークビデオレコーダー
H.265カメラ、4Kモニター出力、セキュア(HTTPSによる暗号化)対応。
最大32台(カメラ拡張キット:WJ-NXE30JW、WJ-NXE31JW使用※別売 オープン価格)のカメラ接続が可能なネットワークレコーダー。RAID運用可能。※RAID拡張キット使用
WJ-NX300/4
希望小売価格:オープン
HDD | 4TB(1TB×4) RAID1/RAID5/RAID6※ |
---|---|
初期/最大ch数 | 9ch/32ch |
WJ-NX300/8
希望小売価格:オープン
HDD | 8TB(2TB×4) RAID1/RAID5/RAID6※ |
---|---|
初期/最大ch数 | 9ch/32ch |
WJ-NX300/12
希望小売価格:オープン
HDD | 12TB(3TB×4) RAID1/RAID5/RAID6※ |
---|---|
初期/最大ch数 | 9ch/32ch |
WJ-NX300/16
希望小売価格:オープン
HDD | 16TB(4TB×4) RAID1/RAID5/RAID6※ |
---|---|
初期/最大ch数 | 9ch/32ch |
WJ-NXR30JW(RAID拡張キット)
希望小売価格:オープン
RAID1/RAID5/RAID6運用を可能にする拡張キット。
WJ-NX300シリーズ 主な仕様
映像出力端子 | 1 V[p-p]/ 75Ω、1系統(BNC) |
---|---|
モニター端子 | HDMI、2系統(19ピン typeA 端子) 【メインモニター】 3840×2160(4K)p/30Hz、3840×2160(4K)p/25Hz、1920×1080p/60Hz、1920×1080i/60Hz、1920×1080p/50Hz、1920×1080i/50Hz 【サブモニター】 1920×1080p/60Hz、1920×1080i/60Hz、1920×1080p/50Hz、1920×1080i/50Hz |
音声出力端子 | -10dBv 600Ω、不平衡、1系統(RCAピン) |
マウス/コピーポート | 高速シリアルインターフェース、USB2.0 2系統/高速シリアルインターフェース、USB2.0 2系統 |
増設端子 | 高速シリアルインターフェース、2系統 |
アラーム/コントロール端子A | 1~9ch アラーム入力※2、アラーム出力※3(端子台プラグ(11列))1個 |
アラーム/コントロール端子B | ネットワーク異常出力※3、アラーム復帰入力※2、緊急録画入力※2、HDD異常/録画異常出力※3、カメラ異常出力※3、機器異常出力※3、時刻合わせ入出力※2、※3、顔照合出力※3、+5V出力※4(端子台プラグ(10列))1個 |
ネットワークポート(カメラ/PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
ネットワークポート(PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
対応プロトコル | HTTP、HTTPS、RTP、RTSP、TCP/IP、UDP/IP、FTP(サーバー)、SMTP、 NTP(サーバー、クライアント)、DNS、SNMP、POP3 |
録画圧縮方式 | H.265、H.264※1、JPEG |
HDD | WJ-NX300/4:HDD(1TB)×4、WJ-NX300/8:HDD(2TB)×4、WJ-NX300/12:HDD(3TB)×4、WJ-NX300/16:HDD(4TB)×4 |
OS | Microsoft Windows7 日本語版 Microsoft Windows8.1 日本語版Microsoft Windows10 日本語版 ※Windows XP互換モードでは使用できません。 |
CPU/メモリー | Intel® CoreTM i7-860以上/4GB |
画面 | 1024×768ピクセル以上の解像度、True color 24ビット以上 |
ウェブブラウザー | Windows Internet Explorer 11 32ビット 日本語版 |
ネットワーク機能 | 10BASE-T、100BASE-TX、または1000BASE-T 1ポート |
サウンド機能 | サウンドカード(音声機能を使用する場合) |
その他 | CD-ROMドライブ(各種取扱説明書(PDFファイル)を閲覧するため)、DirectX® 9.0c以上Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため) |
動作可能周囲温度 | 本体:+5℃~+45℃、付属マウス:+5℃~+40℃ |
外形寸法 | W420×H88×D370mm(ラックマウント金具から350mm)(ゴム足、突起部含まず) |
重量 | WJ-NX300/4:約8.8kg、WJ-NX300/8:約9.5kgWJ-NX300/12:約9.5kg、WJ-NX300/16:約9.5kg |
電源 | AC100V 50Hz/60Hz |
消費電力 | WJ-NX300/4:66W、WJ-NX300/8:68W、WJ-NX300/12:70W、WJ-NX300/16:72W |
※1 本機に接続したH.264カメラの映像をH.265で録画することはできません。
※2 無電圧メーク接点入力 3.3V プルアップ 約23kΩ
※3 オープンコレクタ出力、最大DC24V -200mA ※4 +5V±0.5V 最大200mA

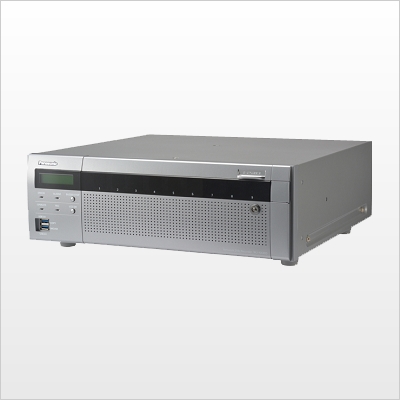

ネットワークビデオレコーダー
H.265カメラ、4Kモニター出力、セキュア(HTTPSによる暗号化)対応。
最大128台のカメラ接続が可能なネットワークレコーダー。
RAID運用を強力にサポートするTURBO-RAIDを新搭載。
※別売ハードディスクユニットが必要です
WJ-NX400K
希望小売価格:オープン
HDD | 最大3.5型HDD×9台 RAID5/RAID6 |
---|---|
初期/最大ch数 | 64ch/128ch |
WJ-NXE40JW(カメラ拡張キット)
希望小売価格:オープン
カメラ32台拡張ライセンス。
96台、128台へと入力chを拡張することが出来ます。
※WJ-NX400Kシリーズ専用キットです。
WJ-NXE41JW(カメラ拡張キット)
希望小売価格:オープン
カメラ64台拡張ライセンス。
128台へと入力chを拡張することが出来ます。
※WJ-NX400Kシリーズ専用キットです。
WJ-NX400K 主な仕様
映像出力端子 | 1V[p-p]/75Ω、BNC、1系統 |
---|---|
モニター端子 | HDMI (19ピン typeA端子)、2系統 【メインモニター】 3840×2160(4K)p/30Hz、3840×2160(4K)p/25Hz、1920×1080p/60Hz、1920×1080i/60Hz、1920×1080p/50Hz、1920×1080i/50Hz、720×480p/60Hz、 720×576p/50Hz 【サブモニター】 1920×1080p/60Hz、1920×1080i/60Hz、920×1080p/50Hz、1920×1080i/50Hz、720×480p/60Hz、720×576p/50Hz |
音声出力端子 | -10dBv 600Ω、不平衡、1系統(RCAピン) |
マウス/コピーポート | 高速シリアルインターフェース、USB2.0 2系統/USB3.0 2系統 |
増設端子 | 高速シリアルインターフェース、5系統 |
アラーム入力端子 | 1~32chアラーム入力※1(端子台プラグ(16列) 2個 |
アラーム/コントロール端子 | ネットワーク異常出力※2、アラーム復帰入力※1、緊急録画入力※1、停電検出入力※1、外部録画モード切換入力※1、HDD 異常出力※2、カメラ異常出力※2、機器異常出力※2、録画異常出力※2、時刻合わせ入出力※1※2、アラーム出力※2、停電処理完了出力※3、+5V 出力※4(端子台プラグ(12列)2個) |
ネットワークポート(カメラ/PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
ネットワークポート(PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)、1系統 |
メンテナンスポート | 10BASE-T/100BASE-TX(RJ45) 1系統 |
対応プロトコル | HTTP、RTP、RTSP、TCP/IP、UDP/IP、FTP(サーバー)、SMTP、NTP(サーバー、クライアント)、DNS、SNMP、POP3 |
録画圧縮方式 | H.265、 H.264、 JPEG |
HDD | 3.5型HDD×最大9台 ※出荷時はHDDなし RAID5機能(HDDが3台以上搭載されている場合のみ運用可能) RAID6機能(HDDが4台以上搭載されている場合のみ運用可能) |
OS | Microsoft® Windows® 7 日本語版※Microsoft® Windows® 8.1 日本語版Microsoft® Windows® 10日本語版 ※Windows®XP互換モードでは使用できません。 |
CPU/メモリー | Intel® CoreTM i7-860以上/4GB以上 |
画面 | 1024×768ピクセル以上の解像度、True color 24ビット以上 |
ウェブブラウザー | Windows® Internet Explorer® 11 32ビット 日本語版 |
ネットワーク機能 | 10BASE-T、100BASE-TX、または1000BASE-T 1ポート |
サウンド機能 | サウンドカード(音声機能を使用する場合) |
その他 | CD-ROMドライブ、Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため)DirectX® 9.0c以上 |
動作可能周囲温度 | 本体:+5℃~+45℃、マウス(付属品):+5℃~+40℃ |
外形寸法/重量 | W430×H132×D400mm(ゴム足、突起部含まず)/HDD未搭載時:約11.5kg HDD9台搭載時:約20kg |
電源/消費電力 | AC100V 50Hz/60Hz / 125W(220VA) |
※1 無電圧メーク接点入力
※2 オープンコレクタ出力 最大DC24V -200mA
※3 High(ON) DC5V/Low(OFF) DC0V
※4 +5V ±0.5V 最大200mA

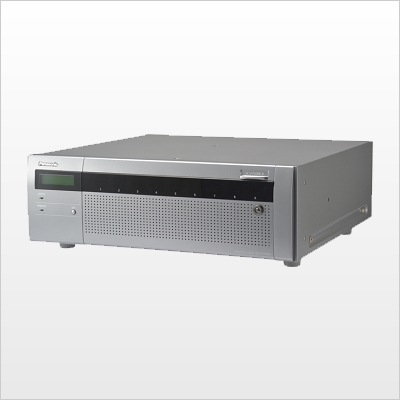

WJ-HXE400
WJ-NX400K×1台につき本機を最大5台接続可能。※WJ-HXE400にはHDDユニットが搭載されていません。
別売のHDDユニットが必要です。
希望小売価格:オープン
WJ-HXE400搭載用のHDDユニット
WJ-HXE400にxx台まで搭載可能です。
WJ-HDU41M
希望小売価格:オープン
HDD容量 | 1TB |
---|
WJ-HDU41N
希望小売価格:オープン
HDD容量 | 2TB |
---|
WJ-HDU41Q
希望小売価格:オープン
HDD容量 | 3TB |
---|
WJ-HDU41S
希望小売価格:オープン
HDD容量 | 4TB |
---|
ネットワークビデオレコーダー
H.265カメラ、4Kモニター出力、セキュア(HTTPSによる暗号化)対応。
最大4台のカメラ接続が可能なPoE給電機能付ネットワークレコーダー。
小規模システムを低コストで運用可能です。
WJ-NX100/05
希望小売価格:オープン
HDD | 500GB×1 |
---|---|
初期/最大ch数 | 4ch/4ch(拡張不可) |
ミラーリング | × |
WJ-NX100/1
希望小売価格:オープン
HDD | 1TB×1 |
---|---|
初期/最大ch数 | 4ch/4ch(拡張不可) |
ミラーリング | × |
WJ-NX100/2
希望小売価格:オープン
HDD | 2TB×1 |
---|---|
初期/最大ch数 | 4ch/4ch(拡張不可) |
ミラーリング | ○※ |
※ 本体の2台のHDDでミラーリングモードが使用できます。
●WJ-NX100シリーズは、RAID5/6等には対応しておりません。また、増設ユニットは使用できません。
●PoE+カメラには給電できません。PoE+カメラご使用の場合は、別途電源供給が必要です。
WJ-NX100シリーズ 主な仕様
映像出力端子 | 1V[p-p]/75Ω、BNC、1系統 |
---|---|
モニター端子 | HDMI (19ピン typeA端子)、2系統 3840×2160(4K) p/30 Hz、1920×1080 p/60 Hz、1920×1080 i/60 Hz |
音声出力端子 | - |
マウス/コピーポート | 高速シリアルインターフェース、USB2.0 1系統/USB3.0 1系統 |
増設端子 | - |
アラーム/コントロール端子 | アラーム出力、アラーム入力1および2、緊急録画入力、HDD 異常/録画異常出力、カメラ異常出力、顔照合出力、時刻合わせ入出力、+5V出力 |
ネットワークポート(カメラ) | 10BASE-T/100BASE-TX(RJ45)4 系統、給電規格:PoE IEEE802.3af 準拠 |
ネットワークポート(PC) | 10BASE-T/100BASE-TX/1000BASE-T(RJ45)1 系統 |
対応プロトコル | HTTP、HTTPS、RTP、RTSP、TCP/IP、UDP/IP、FTP(サーバー)、 SMTP、NTP(サーバー、クライアント)、DNS、SNMP、POP3 |
録画圧縮方式 | H.265、 H.264、 JPEG |
HDD | WJ-NX100/05:HDD(500GB)×1、WJ-NX100/1:HDD(1TB)×1、 WJ-NX100/2:HDD(1TB)×2 |
OS | Microsoft® Windows® 7 日本語版※Microsoft® Windows® 8.1 日本語版Microsoft® Windows® 10日本語版 ※Windows®XP互換モードでは使用できません。 |
CPU/メモリー | Intel® CoreTM i7-860以上/4GB以上 |
画面 | 1024×768ピクセル以上の解像度、True color 24ビット以上 |
ウェブブラウザー | Windows® Internet Explorer® 11 32ビット 日本語版 |
ネットワーク機能 | 10BASE-T、100BASE-TX、または1000BASE-T 1ポート |
サウンド機能 | サウンドカード(音声機能を使用する場合) |
その他 | CD-ROMドライブ、Adobe® Reader®(各種取扱説明書(PDFファイル)を閲覧するため)DirectX® 9.0c以上 |
動作可能周囲温度 | 本体:+5℃~+45℃、マウス(付属品):+5℃~+40℃ |
外形寸法/重量 | W58×H31×D140mm(電源コード、DCケーブルを除く)/約300g |
電源/消費電力 | AC100V 50Hz/60Hz / DC48V 1.875A/約81.6 W |
2台対応SDレコーダー
2つのSDメモリーカードスロットを搭載したネットワークSDカードレコーダー。
最大2台のカメラの画像と音声をSDメモリーカードに記録できます。
SDカード(64GB)1枚使用時 カメラ1台・720P、5fps、SF画質設定で7日間程度録画可能。
WJ-SD202K
希望小売価格:198,000円(税込)
SDカードスロット | スロット1、スロット2 |
---|---|
対応SDカード | 業務用 SDHC:32GB SDXC:64GB、128GB(miniSD、microSDは除く)※別売 |
動作確認済SDカード | パナソニック㈱製 業務用SDHC:32GB、 SDXC:64GB、128GB(スピードクラスCLASS10以上) |
ネットワークポート | カメラ1ポート:RJ45コネクター、10Base-T/100Base-TX、PoE+(IEEE802.3at、DC50V/最大30.0W) カメラ2ポート:RJ45コネクター、10Base-T/100Base-TX、PoE(IEEE802.3af、DC50V/最大15.4W) PCポート:RJ45コネクター、10Base-T/100Base-TX、PoEなし |
GPSアンテナ | ケーブル長:8m、屋外設置可 |
外部I/O端子 | 自動時刻調整入力 1端子、アラーム出力※ 1端子、AUX出力 1端子 ※システム異常時のアラーム出力可 |
USBポート(メンテナンス用) | USB2.0準拠 1ポート、DC5V/最大500mA |
動作可能周囲温度 | -20℃~+60℃(横置き -20℃~+50℃) |
外形寸法/重量 | W175×H200×D75mm/約1.6kg |
電源/消費電力 | AC100V 50Hz/60Hz /最大70W |
